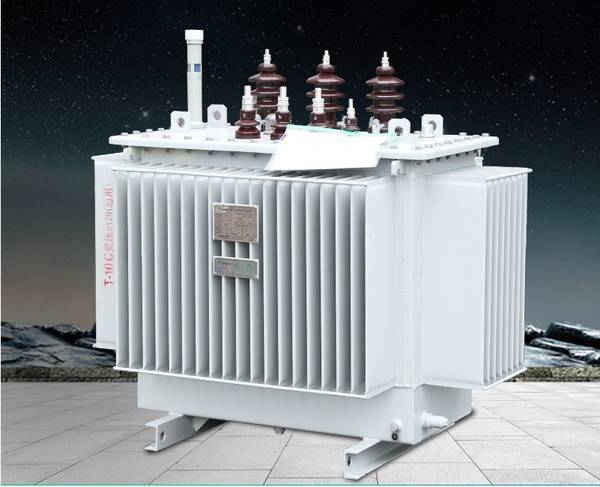

S22-NX1系列油浸式变压器

S22变压器是2021年开始执行的油浸式变压器新型号，满足GB 20052-2020《电力变压器能效限定值及能效等级》中油浸式一级能效变压器标准，即能效等级为一级的油变。

S22油浸式变压器概述

S22变压器是什么？S22变压器是2021年执行的新一级能效油浸式变压器，属于高效节能变压器，型号中通常加“NX1”标注，常用于偏远山区电网改造及户外送配电项目。

作为一级能效的S22变压器，采用全新的设计及生产工艺，比如铁心采用高导磁低损耗硅钢片材料，阶梯形多级接缝结构，有利于降低空载损耗和空载电流；铁心拉紧及夹紧用防松结构。

S22油浸式变压器型号含义

变压器S22是什么意思？这一点我们可以通过变压器型号含义来了解，接下来我们以1600kVA变压器为例。

变压器S22-M-1600kVA-NX1的意思是：容量为1600kVA、性能水平代号为22的满足一级能效的三相全密封有劲式变压器。

S22变压器技术参数

额定电压：10kV、35kV；额定容量：30kVA至2500kVA；链接组别：Dyn11，Yyn0。

温升： 绕组温升限值为65K，变压器油温升55K；冷却方式：油浸自冷； 材质：铜、铝。

能效等级：油浸式一级能效；是否属于节能变压器： 是。 型号：S22；使用温度：-25 ℃  - 40 ℃ 。

类型：油浸式变压器；频率：50HZ；电源相数：三相；标注：NX1。

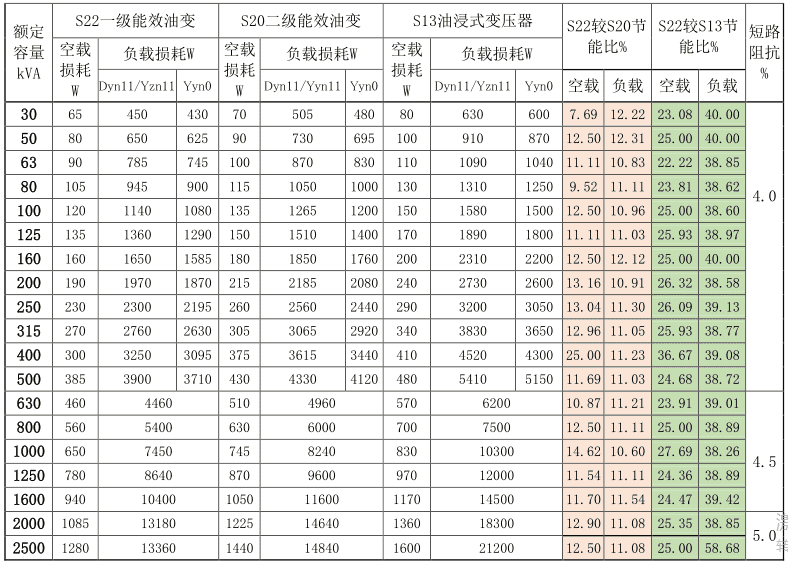

S22变压器空载损耗、负载损耗

S22变压器是一级能效油浸式变压器，那么S22变压器的核心优势从客户的感官就是运营成本降低，意思即变压器自身的更省电了。

S22变压器比S13变压器空载损耗平均降低20%，负载损耗平均降低40%左右，因此如果客户用S22变压器代替S13变压器，那么每年节省不少运营成本。

我们以1600kVA变压器空载损耗、负载损耗为例，S22-1600kVA空载损耗：940W，负载损耗;10400W；而S13-1600空载损耗：1170W，负载损耗：14500W。

S22变压器的优势

S22变压器属于新型节能变压器，符合国家能效提计划，目前国家电网主要型号已定位在S20、S22等型号，终端用电还在使用传统的S11、S13变压器。

国家能效提升其实是电力变压器的一次更新换代过程，传统的S11变压器被淘汰，逐步被S20、S22变压器所代替。

采用S22变压器，第一符合国家能效提升计划，按照国家电力变压器的淘汰计划，目前使用S22变压器是少可以确保20年内不被淘汰。

采用S22变压器另一个优势就是节省运营成本，我们都知道变压器自身也在耗电，那么采用高能效的S22变压器每年都在节省运营成本，5-7年即可收回成本。

选购S22变压器注意事项

S22变压器采用更低牌号的硅钢片及更高的生产工艺，这也造成部分厂家并没有实力生产S22变压器，因此需要杜绝选择小型变压器厂家。

价格方面，S22相对较高，因此客户在收集价格时，对于S22价格低于S20甚至S13价格的厂家，直接放弃就行了，超低价格带来的只会是“假冒伪劣”产品。

订购合同时，千万要注明是否必须满足一级能效，这涉及到负偏差和国标的差异，代表着价格相差10%，当然您也可以来电由我们提供参考意见。
